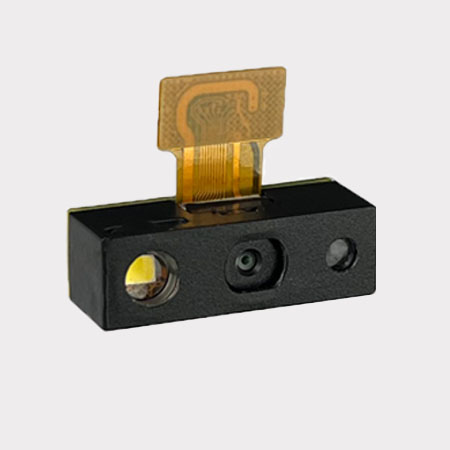

PDA智能領域?qū)嵙π滦?S1

  • 具備12PIN標準接口的全球超小尺寸條碼識讀模組
  • 領先的超低功耗設計，休眠功耗僅1.2mA
  • 極致的識讀精度，可識讀最小精度一維碼3mil，QR碼6mil
  • 領先的識讀景深，5mil條碼識讀距離5-18cm
  • 低品質條碼識讀
  • DPM碼識讀

產品簡介

S1擁有超小體積，易集成的特點，完美解決集成產品體積小，空間小，安裝空間不足等問題。S1領先的超低功耗設計，工作電流僅132mA，休眠功耗僅1.2mA。S1采用白色LED強補光，紅光瞄準輔助定位，精準解碼，即使在黑暗條件下也可正常掃碼。S1極適合嵌入各類輕薄移動設備，例如藍牙掃碼器，手持PDA設備，條碼掃描槍?zhuān)腑h(huán)掃碼器，智能POS機等。



產品特性

  • 高性能解碼
  • 支持主流一維碼和二維碼，包括各種介質的條碼和手機屏幕碼
  • 角度（FOV）：水平41°，垂直31°
  • 識讀精度≥3mil
  • 尺寸：21×6.8×8.8mm
  • 通訊接口：TTL-232，USB HID鍵盤，USB虛擬串口
  • 工作電壓：直流3.3±5%V
  • 掃碼距離：2-30cm
  • 支持靈活定制
物理/電氣參數
外觀尺寸   21mm×6.8mm×8.8mm
重量   2g
提示方式   LED指示燈
觸發方式   命令觸發，自動感應觸發，連續觸發
設置方式   掃碼設置，命令設置
物理接口   12-Pin接口（12*0.5mm)
通訊接口   TTL-232，USB HID鍵盤，USB虛擬串口
工作電壓   直流3.3±5%V
電流(5V)   169mA(最大)，132mA(工作), 70mA(待機)，25mA(休眠)，1.2mA(深度休眠)
性能參數
圖像傳感器   640×480，90FPS
照明   LED白光/White LED
瞄準   624nm LED紅光，圓點
視場角度   水平41°，垂直31°
識讀角度   轉動360°，左右傾斜±61°，前后傾斜±59°
打印對比度   ≥10%反射差
運動容差   72cm/s
識別精度   ≥3mil
識讀碼制 1D Codabar,Code 128,EAN128,UCC/EAN128(GS1-128),Code 39,Code 32,Code 93,Interleaved 2 of 5,Industrial 2 of 5,EAN-13,ISBN/ISSN,EAN-8,UPC-A,UPC-E,UPC-E1,Matrix 2 of 5,ISBT-128,ITF-16/14,MSI Plessey,UK Plessey,Standard 2 of 5,Code 11,JAN-8/13,Codablock F,GS1 Databar/Databar Limited/Databar Expanded,China post
識讀碼制 2D QR Code,PDF417,Data Matrix,Micro QR,GM Code,Micro PDF417,Han Xin Code,Maxi Code,Aztec Code
識讀景深   13mil UPC-A (4.5-39cm)(12 chars)
5mil Code39 (5-21cm)(5 chars)
20mil Code39 (6-60cm)(1 chars)
7mil PDF417 (4.5-12.5cm)(20 chars)
10mil Data Matrix (2.5-15cm)(20 chars)
20mil QR (2-28.5cm)(20 chars)
環境參數
工作溫度   -20°C ~ +50°C
儲存溫度   -40°C ~ +70°C
工作濕度   5% ~ 95%（非凝結態）
環境光照度   0~100,000 LUX
∗規格如有更改，恕不另行通知∗

資料更新中，敬請持續關注……

資料更新中，敬請持續關注……

資料更新中，敬請持續關注……

概述

產品簡介

S1擁有超小體積，易集成的特點，完美解決集成產品體積小，空間小，安裝空間不足等問題。S1領先的超低功耗設計，工作電流僅132mA，休眠功耗僅1.2mA。S1采用白色LED強補光，紅光瞄準輔助定位，精準解碼，即使在黑暗條件下也可正常掃碼。S1極適合嵌入各類輕薄移動設備，例如藍牙掃碼器，手持PDA設備，條碼掃描槍?zhuān)腑h(huán)掃碼器，智能POS機等。



產品特性

  • 高性能解碼
  • 支持主流一維碼和二維碼，包括各種介質的條碼和手機屏幕碼
  • 角度（FOV）：水平41°，垂直31°
  • 識讀精度≥3mil
  • 尺寸：21×6.8×8.8mm
  • 通訊接口：TTL-232，USB HID鍵盤，USB虛擬串口
  • 工作電壓：直流3.3±5%V
  • 掃碼距離：2-30cm
  • 支持靈活定制
技術參數
物理/電氣參數
外觀尺寸   21mm×6.8mm×8.8mm
重量   2g
提示方式   LED指示燈
觸發方式   命令觸發，自動感應觸發，連續觸發
設置方式   掃碼設置，命令設置
物理接口   12-Pin接口（12*0.5mm)
通訊接口   TTL-232，USB HID鍵盤，USB虛擬串口
工作電壓   直流3.3±5%V
電流(5V)   169mA(最大)，132mA(工作), 70mA(待機)，25mA(休眠)，1.2mA(深度休眠)
性能參數
圖像傳感器   640×480，90FPS
照明   LED白光/White LED
瞄準   624nm LED紅光，圓點
視場角度   水平41°，垂直31°
識讀角度   轉動360°，左右傾斜±61°，前后傾斜±59°
打印對比度   ≥10%反射差
運動容差   72cm/s
識別精度   ≥3mil
識讀碼制 1D Codabar,Code 128,EAN128,UCC/EAN128(GS1-128),Code 39,Code 32,Code 93,Interleaved 2 of 5,Industrial 2 of 5,EAN-13,ISBN/ISSN,EAN-8,UPC-A,UPC-E,UPC-E1,Matrix 2 of 5,ISBT-128,ITF-16/14,MSI Plessey,UK Plessey,Standard 2 of 5,Code 11,JAN-8/13,Codablock F,GS1 Databar/Databar Limited/Databar Expanded,China post
識讀碼制 2D QR Code,PDF417,Data Matrix,Micro QR,GM Code,Micro PDF417,Han Xin Code,Maxi Code,Aztec Code
識讀景深   13mil UPC-A (4.5-39cm)(12 chars)
5mil Code39 (5-21cm)(5 chars)
20mil Code39 (6-60cm)(1 chars)
7mil PDF417 (4.5-12.5cm)(20 chars)
10mil Data Matrix (2.5-15cm)(20 chars)
20mil QR (2-28.5cm)(20 chars)
環境參數
工作溫度   -20°C ~ +50°C
儲存溫度   -40°C ~ +70°C
工作濕度   5% ~ 95%（非凝結態）
環境光照度   0~100,000 LUX
∗規格如有更改，恕不另行通知∗
