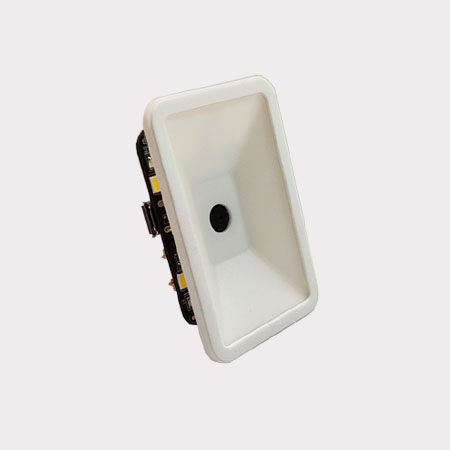

嵌入式掃碼器 Q3A-V4

  • 體積精巧
  • 性能強大
  • 支持一維二維碼
  • 多種掃碼模式
  • 適合各種場景

產品簡介

Q3A-V4嵌入式掃碼器應用了智能圖像識別技術，可識讀各類主流的一維條碼和二維條碼，紙質和屏幕碼均可識讀。Q3A-V4有多種掃碼模式，可以通過掃碼配置或命令配置。Q3A-V4體積精巧，重量輕，適用于各種應用場景。

產品特性

  • 支持多種紙質/屏幕一維/二維碼
  • 角度（FOV）：水平66°，垂直52°
  • 識讀精度≥4mil
  • 產品尺寸：54.5×34.7×17.8mm
  • 通訊接口：USB HID鍵盤，USB虛擬串口，TTL接口
  • 工作電壓：直流5±5%V
  • 深度靈活的業務定制
物理/電氣參數
外觀尺寸   54.5mm×34.7mm×17.8mm
提示方式   LED指示燈,蜂鳴器
觸發方式   命令觸發，自動感應觸發，連續觸發
設置方式   掃碼設置，命令設置
物理接口   4PIN接口（1.25mm間距），Micro USB接口
通訊接口   USB HID鍵盤，USB虛擬串口，TTL
電流   130mA(最大)，100mA(工作)，70mA（待機）
性能參數
圖像傳感器   640×480，30FPS
照明   LED白光/White LED
視場角度   水平66°，垂直52°
識讀角度   轉動360°，左右傾斜±60°，前后傾斜±60°
打印對比度   ≥20%反射差
運動容差   20cm/s
識別精度   ≥4mil
識讀碼制 1D UPC-A,UPC-E,UPC-E1,EAN-13,EAN-8,ISBN,ISSN,ITF-14, Code 39, Code 39 full ASCII, Code 32,Interleaved 2 of 5,Industrial 2 of 5,Matrix 2 of 5,Codabar,Code 128,ISBT 128,Code 93,Code 11,MSI-Plessey,UCC/EAN 128,China Post,GS1 DataBar等
識讀碼制 2D QR Code,Micro QR Code,Data Matrix,PDF417,Micro PDF417,Aztec Code,MaxiCode,HanXin Code
識讀景深   5mil Code128(26-60mm)
10mil Code128 (25-130mm)
20mil QR (20-170mm)
環境參數
工作溫度   -20°C ~ +50°C
儲存溫度   -40°C ~ +70°C
工作濕度   5% ~ 95%（非凝結態）
∗規格如有更改，恕不另行通知∗

資料更新中，敬請持續關注……

資料更新中，敬請持續關注……

資料更新中，敬請持續關注……

概述

產品簡介

Q3A-V4嵌入式掃碼器應用了智能圖像識別技術，可識讀各類主流的一維條碼和二維條碼，紙質和屏幕碼均可識讀。Q3A-V4有多種掃碼模式，可以通過掃碼配置或命令配置。Q3A-V4體積精巧，重量輕，適用于各種應用場景。

產品特性

  • 支持多種紙質/屏幕一維/二維碼
  • 角度（FOV）：水平66°，垂直52°
  • 識讀精度≥4mil
  • 產品尺寸：54.5×34.7×17.8mm
  • 通訊接口：USB HID鍵盤，USB虛擬串口，TTL接口
  • 工作電壓：直流5±5%V
  • 深度靈活的業務定制
技術參數
物理/電氣參數
外觀尺寸   54.5mm×34.7mm×17.8mm
提示方式   LED指示燈,蜂鳴器
觸發方式   命令觸發，自動感應觸發，連續觸發
設置方式   掃碼設置，命令設置
物理接口   4PIN接口（1.25mm間距），Micro USB接口
通訊接口   USB HID鍵盤，USB虛擬串口，TTL
電流   130mA(最大)，100mA(工作)，70mA（待機）
性能參數
圖像傳感器   640×480，30FPS
照明   LED白光/White LED
視場角度   水平66°，垂直52°
識讀角度   轉動360°，左右傾斜±60°，前后傾斜±60°
打印對比度   ≥20%反射差
運動容差   20cm/s
識別精度   ≥4mil
識讀碼制 1D UPC-A,UPC-E,UPC-E1,EAN-13,EAN-8,ISBN,ISSN,ITF-14, Code 39, Code 39 full ASCII, Code 32,Interleaved 2 of 5,Industrial 2 of 5,Matrix 2 of 5,Codabar,Code 128,ISBT 128,Code 93,Code 11,MSI-Plessey,UCC/EAN 128,China Post,GS1 DataBar等
識讀碼制 2D QR Code,Micro QR Code,Data Matrix,PDF417,Micro PDF417,Aztec Code,MaxiCode,HanXin Code
識讀景深   5mil Code128(26-60mm)
10mil Code128 (25-130mm)
20mil QR (20-170mm)
環境參數
工作溫度   -20°C ~ +50°C
儲存溫度   -40°C ~ +70°C
工作濕度   5% ~ 95%（非凝結態）
∗規格如有更改，恕不另行通知∗
