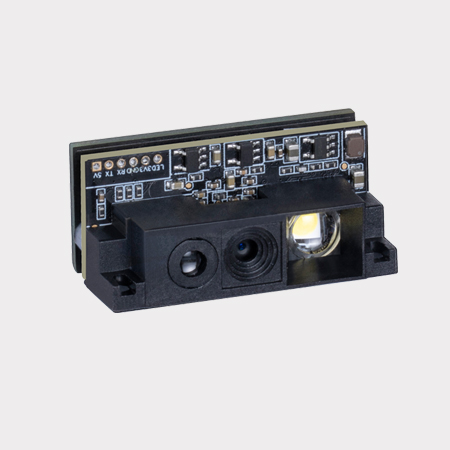

條碼識讀引擎 NT0810-23

  • 高性能解碼
  • 支持一維二維碼
  • 高集成度
  • 尺寸小，嵌入各類終端機
  • 支持靈活定制

產品簡介

NT0810-23條碼識讀引擎應用了智能圖像識別技術，可識讀各類主流一維條碼和二維條碼，NT0810-23體積小巧，性能強大，集成度高，主要應用于金融自助終端機，適用于VTM，智能儲物柜，自助查詢終端，ATM自助機等各類自助服務終端設備。



產品特性

  • 高性能解碼
  • 支持主流一維碼和二維碼，包括各種介質的條碼和手機屏幕碼
  • 角度（FOV）：44°
  • 運動容差強
  • 識讀精度≥3mil
  • 尺寸：35.5×22.5x16mm
  • 通訊接口：TTL-232，USB HID鍵盤，USB虛擬串口
  • 工作電壓：直流5±5%V
  • 掃碼距離：2-30cm
  • 支持靈活定制
物理/電氣參數
外觀尺寸   35.5mm×22.5mm×16mm
重量   10g
提示方式   蜂鳴器，LED指示燈
觸發方式   命令觸發，自動感應觸發，連續觸發
設置方式   掃碼設置，命令設置
物理接口   6-Pin接口（6*1.5mm)，Micro USB接口（可選)
通訊接口   TTL-232，USB HID鍵盤，USB虛擬串口
工作電壓   直流5±5%V
電流(5V)   335mA(最大)，266mA(工作), 133mA(待機)，79mA(休眠)
性能參數
圖像傳感器   800×600，30FPS
照明   LED白光/White LED
瞄準   624nm LED紅光，圓點
視場角度   水平44°，垂直33°
識讀角度   轉動360°，左右傾斜±60°，前后傾斜±60°
打印對比度   ≥20%反射差
運動容差   122cm/s
識別精度   ≥3mil
識讀碼制 1D UPC-A,UPC-E,UPC-E1,EAN-13,EAN-8,ISBN,ISSN,ITF-14,ITF-16, Code 39, JAN-8,JAN-13,Code 39 full ASCII, Code 32,Interleaved 2 of 5,Industrial 2 of 5,Matrix 2 of 5,Codabar,Code 128,ISBT 128,Code 93,Code 11,MSI-Plessey, GS1-128,Standard 2 of 5,UK Plessey,China Post,GS1 DataBar,GS1 DatabarLimited,GS1 Databar Expanded
識讀碼制 2D QR Code,Micro QR code, Data Matrix, PDF417,Micro PDF417, GM Code,Maxi Code,HanXin Code
識讀景深   13mil UPC-A (38-280mm)(12 chars)
5mil Code39 (42-335mm)(5 chars)
20mil Code39 (21-277mm)(1 chars)
7mil PDF417 (40-135mm)(20 chars)
10mil Data Matrix (22-168mm)(20 chars)
21mil QR (26-335mm)(20 chars)
環境參數
工作溫度   -20°C ~ +50°C
儲存溫度   -40°C ~ +70°C
工作濕度   5% ~ 95%（非凝結態）
環境光照度   0~100,000 LUX
∗規格如有更改，恕不另行通知∗

資料更新中，敬請持續關注……

USB 2.0 6PIN 2米線
USB 2.0 6PIN 3米線
Micro USB 數據線 1.8米

資料更新中，敬請持續關注……

資料更新中，敬請持續關注……

概述

產品簡介

NT0810-23條碼識讀引擎應用了智能圖像識別技術，可識讀各類主流一維條碼和二維條碼，NT0810-23體積小巧，性能強大，集成度高，主要應用于金融自助終端機，適用于VTM，智能儲物柜，自助查詢終端，ATM自助機等各類自助服務終端設備。



產品特性

  • 高性能解碼
  • 支持主流一維碼和二維碼，包括各種介質的條碼和手機屏幕碼
  • 角度（FOV）：44°
  • 運動容差強
  • 識讀精度≥3mil
  • 尺寸：35.5×22.5x16mm
  • 通訊接口：TTL-232，USB HID鍵盤，USB虛擬串口
  • 工作電壓：直流5±5%V
  • 掃碼距離：2-30cm
  • 支持靈活定制
技術參數
物理/電氣參數
外觀尺寸   35.5mm×22.5mm×16mm
重量   10g
提示方式   蜂鳴器，LED指示燈
觸發方式   命令觸發，自動感應觸發，連續觸發
設置方式   掃碼設置，命令設置
物理接口   6-Pin接口（6*1.5mm)，Micro USB接口（可選)
通訊接口   TTL-232，USB HID鍵盤，USB虛擬串口
工作電壓   直流5±5%V
電流(5V)   335mA(最大)，266mA(工作), 133mA(待機)，79mA(休眠)
性能參數
圖像傳感器   800×600，30FPS
照明   LED白光/White LED
瞄準   624nm LED紅光，圓點
視場角度   水平44°，垂直33°
識讀角度   轉動360°，左右傾斜±60°，前后傾斜±60°
打印對比度   ≥20%反射差
運動容差   122cm/s
識別精度   ≥3mil
識讀碼制 1D UPC-A,UPC-E,UPC-E1,EAN-13,EAN-8,ISBN,ISSN,ITF-14,ITF-16, Code 39, JAN-8,JAN-13,Code 39 full ASCII, Code 32,Interleaved 2 of 5,Industrial 2 of 5,Matrix 2 of 5,Codabar,Code 128,ISBT 128,Code 93,Code 11,MSI-Plessey, GS1-128,Standard 2 of 5,UK Plessey,China Post,GS1 DataBar,GS1 DatabarLimited,GS1 Databar Expanded
識讀碼制 2D QR Code,Micro QR code, Data Matrix, PDF417,Micro PDF417, GM Code,Maxi Code,HanXin Code
識讀景深   13mil UPC-A (38-280mm)(12 chars)
5mil Code39 (42-335mm)(5 chars)
20mil Code39 (21-277mm)(1 chars)
7mil PDF417 (40-135mm)(20 chars)
10mil Data Matrix (22-168mm)(20 chars)
21mil QR (26-335mm)(20 chars)
環境參數
工作溫度   -20°C ~ +50°C
儲存溫度   -40°C ~ +70°C
工作濕度   5% ~ 95%（非凝結態）
環境光照度   0~100,000 LUX
∗規格如有更改，恕不另行通知∗
