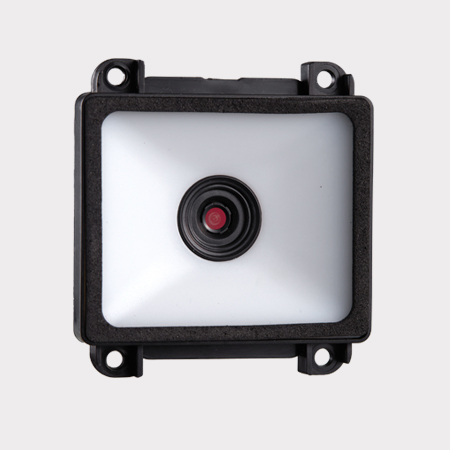

嵌入式掃碼器 Q57

  • 智能自動感應讀碼
  • 高性能解碼
  • 大掃描窗口
  • 支持一維二維碼
  • 嵌入各類終端機

產品簡介

Q57嵌入式掃碼器應用了智能圖像識別技術，大視窗識讀范圍，可識讀各類主流一維條碼和二維條碼。Q57嵌入式掃碼器可設置為自動感應讀碼，當條碼出現在掃碼視窗時，掃碼器會立即啟動掃碼，并能快速準確地識讀。Q57嵌入式掃碼器適用于自助售票機，自助查詢機，智能收發柜，自助售貨機，自助打印報告終端，公交，地鐵閘機等各類終端設備。



產品特性

  • 高性能解碼：20ms(4*4cm QR Code)(350bytes)
  • 支持主流一維碼和二維碼，包括各種介質的條碼和手機屏幕碼
  • 角度（FOV）：72°
  • 識讀精度≥4mil
  • 加密：DES/RSA
  • 產品尺寸：60.8×50.8×23.8mm
  • 通訊接口：USB HID鍵盤，USB虛擬串口，TTL232，RS232（可選）
  • 工作電壓：直流5±5%V
  • 掃碼距離：3-30cm
  • 深度靈活的業務定制
物理/電氣參數
外觀尺寸   60.8mm×50.8mm×23.8mm
重量   30g
提示方式   蜂鳴器，LED指示燈
觸發方式   命令觸發，自動感應觸發，連續觸發
設置方式   掃碼設置，命令設置
物理接口   6-Pin接口（6*1.5mm)，12-Pin接口（12*0.5mm)
通訊接口   USB HID鍵盤，USB虛擬串口，TTL-232，RS232（可選）
工作電壓   直流5±5%V
電流(5V)   300mA(工作)，167mA(待機)
性能參數
圖像傳感器   640×480，90FPS
照明   LED白光/White LED
數據加密   DES/RSA
視場角度   水平72°，垂直57°
識讀角度   轉動360°，左右傾斜±60°，前后傾斜±60°
打印對比度   ≥20%反射差
解碼響應時間   20ms(4cm*4cmQR包含350字節)
運動容差   每秒50cm
識別精度   ≥4mil
識讀碼制 1D UPC-A,UPC-E,UPC-E1,EAN-13,EAN-8,ISBN,ISSN,ITF-14, Code 39, Code 39 full ASCII, Code 32,Interleaved 2 of 5,Industrial 2 of 5,Matrix 2 of 5,Codabar,Code 128,ISBT 128,Code 93,Code 11,MSI-Plessey, UCC/EAN 128,China Post,GS1 DataBar等
識讀碼制 2D QR Code,Micro QR code, Data Matrix, PDF417,Micro PDF417, Aztec Code,Maxi Code,HanXin Code
識讀景深   8mil QR (26-81mm)（45chars）
5mil Code39 (27-62mm)（10chars）
13mil Code128(32-132mm)（20chars）
38mil QR (35-280mm)（18chars）
環境參數
工作溫度   -20°C ~ +50°C
儲存溫度   -40°C ~ +70°C
工作濕度   5% ~ 95%（非凝結態）
環境光照度   0~100,000 LUX
∗規格如有更改，恕不另行通知∗

資料更新中，敬請持續關注……

資料更新中，敬請持續關注……

資料更新中，敬請持續關注……

概述

產品簡介

Q57嵌入式掃碼器應用了智能圖像識別技術，大視窗識讀范圍，可識讀各類主流一維條碼和二維條碼。Q57嵌入式掃碼器可設置為自動感應讀碼，當條碼出現在掃碼視窗時，掃碼器會立即啟動掃碼，并能快速準確地識讀。Q57嵌入式掃碼器適用于自助售票機，自助查詢機，智能收發柜，自助售貨機，自助打印報告終端，公交，地鐵閘機等各類終端設備。



產品特性

  • 高性能解碼：20ms(4*4cm QR Code)(350bytes)
  • 支持主流一維碼和二維碼，包括各種介質的條碼和手機屏幕碼
  • 角度（FOV）：72°
  • 識讀精度≥4mil
  • 加密：DES/RSA
  • 產品尺寸：60.8×50.8×23.8mm
  • 通訊接口：USB HID鍵盤，USB虛擬串口，TTL232，RS232（可選）
  • 工作電壓：直流5±5%V
  • 掃碼距離：3-30cm
  • 深度靈活的業務定制
技術參數
物理/電氣參數
外觀尺寸   60.8mm×50.8mm×23.8mm
重量   30g
提示方式   蜂鳴器，LED指示燈
觸發方式   命令觸發，自動感應觸發，連續觸發
設置方式   掃碼設置，命令設置
物理接口   6-Pin接口（6*1.5mm)，12-Pin接口（12*0.5mm)
通訊接口   USB HID鍵盤，USB虛擬串口，TTL-232，RS232（可選）
工作電壓   直流5±5%V
電流(5V)   300mA(工作)，167mA(待機)
性能參數
圖像傳感器   640×480，90FPS
照明   LED白光/White LED
數據加密   DES/RSA
視場角度   水平72°，垂直57°
識讀角度   轉動360°，左右傾斜±60°，前后傾斜±60°
打印對比度   ≥20%反射差
解碼響應時間   20ms(4cm*4cmQR包含350字節)
運動容差   每秒50cm
識別精度   ≥4mil
識讀碼制 1D UPC-A,UPC-E,UPC-E1,EAN-13,EAN-8,ISBN,ISSN,ITF-14, Code 39, Code 39 full ASCII, Code 32,Interleaved 2 of 5,Industrial 2 of 5,Matrix 2 of 5,Codabar,Code 128,ISBT 128,Code 93,Code 11,MSI-Plessey, UCC/EAN 128,China Post,GS1 DataBar等
識讀碼制 2D QR Code,Micro QR code, Data Matrix, PDF417,Micro PDF417, Aztec Code,Maxi Code,HanXin Code
識讀景深   8mil QR (26-81mm)（45chars）
5mil Code39 (27-62mm)（10chars）
13mil Code128(32-132mm)（20chars）
38mil QR (35-280mm)（18chars）
環境參數
工作溫度   -20°C ~ +50°C
儲存溫度   -40°C ~ +70°C
工作濕度   5% ~ 95%（非凝結態）
環境光照度   0~100,000 LUX
∗規格如有更改，恕不另行通知∗
