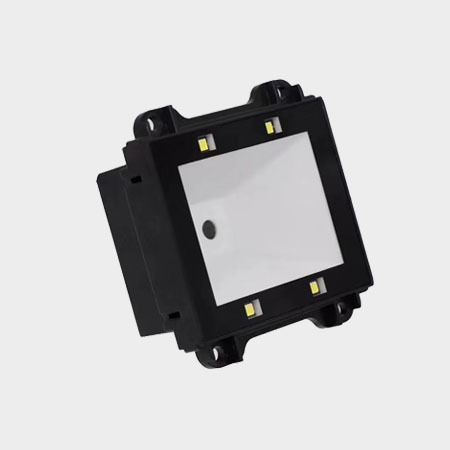

嵌入式掃碼器 NT3315

  • 影像式解碼
  • 智能自動感應掃碼
  • 360°任意角度掃碼
  • 支持手機屏幕/紙質一維二維碼
  • 接口豐富
  • 嵌入各類終端機
  • 深度靈活的業務定制

產品簡介

NT3315應用了智能圖像識別技術，采用先進的光學設計，提供高性能、高可靠、低功耗的識讀產品。NT3315能輕松識讀各類主流一維條碼和二維條碼。NT3315提供USB，TTL232，RS232等接口，滿足更多接口需求。NT3315適用范圍廣，易于嵌入各類終端機，如智能儲物柜，自助查詢終端，排隊叫號機，自助售票取票機，自助售貨機，物流快遞柜，公交，地鐵閘機等。



產品特性

  • 識讀范圍廣，360°任意掃碼
  • 支持主流一維碼和二維碼，包括各種介質的條碼和手機屏幕碼
  • 識讀精度≥5mil
  • 產品尺寸：65x61x31mm
  • 通訊接口：RS232，TTL232，USB HID鍵盤，USB虛擬串口
  • 掃碼距離：1-15cm
  • 深度靈活的業務定制
物理/電氣參數
外觀尺寸   65mm×61mm×31mm
重量   30g
提示方式   蜂鳴器，LED指示燈
觸發方式   命令觸發，自動感應觸發，連續觸發
設置方式   掃碼設置，命令設置
物理接口   12-Pin接口（12*1.25mm)，12-Pin接口（12*0.5mm)
通訊接口   RS232，TTL232，USB HID鍵盤，USB虛擬串口
工作電壓   直流5±5%V
電流(5V)   120mA(Max)，100mA(Typical)
性能參數
圖像傳感器   640×480，30FPS
照明   LED白光/White LED
數據加密   DES/RSA
視場角度   水平80°，垂直60°
識讀角度   轉動360°，左右傾斜±65°，前后傾斜±65°
打印對比度   ≥20%反射差
解碼響應時間   50ms(4cm*4cmQR包含350字節)
運動容差   每秒20cm
識別精度   ≥5mil
識讀碼制 1D UPC-A,UPC-E,UPC-E1,EAN-13,EAN-8,ISBN,ISSN,ITF-14, Code 39, Code 39 full ASCII, Code 32,Interleaved 2 of 5,Industrial 2 of 5,Matrix 2 of 5,Codabar,Code 128,ISBT 128,Code 93,Code 11,MSI-Plessey, UCC/EAN 128,China Post,GS1 DataBar等
識讀碼制 2D QR Code,Micro QR code, Data Matrix, PDF417,Micro PDF417,     Aztec Code,Maxi Code,HanXin Code
識讀景深   8mil QR (26-81mm)(45 chars)
5mil Code39 (27-62mm)(10 chars)
13mil Code128 (32-132mm)(12 chars)
38mil QR (35-280mm)(18 chars)
環境參數
工作溫度   -20°C ~ +60°C
儲存溫度   -40°C ~ +85°C
工作濕度   5% ~ 95%（非凝結態）
環境光照度   0~100,000 LUX
∗規格如有更改，恕不另行通知∗

資料更新中，敬請持續關注……

USB 2.0 8PIN 2米線
Micro USB 1.8米線
RS232串口線 2.5米（DB9頭）

資料更新中，敬請持續關注……

資料更新中，敬請持續關注……

概述

產品簡介

NT3315應用了智能圖像識別技術，采用先進的光學設計，提供高性能、高可靠、低功耗的識讀產品。NT3315能輕松識讀各類主流一維條碼和二維條碼。NT3315提供USB，TTL232，RS232等接口，滿足更多接口需求。NT3315適用范圍廣，易于嵌入各類終端機，如智能儲物柜，自助查詢終端，排隊叫號機，自助售票取票機，自助售貨機，物流快遞柜，公交，地鐵閘機等。



產品特性

  • 識讀范圍廣，360°任意掃碼
  • 支持主流一維碼和二維碼，包括各種介質的條碼和手機屏幕碼
  • 識讀精度≥5mil
  • 產品尺寸：65x61x31mm
  • 通訊接口：RS232，TTL232，USB HID鍵盤，USB虛擬串口
  • 掃碼距離：1-15cm
  • 深度靈活的業務定制
技術參數
物理/電氣參數
外觀尺寸   65mm×61mm×31mm
重量   30g
提示方式   蜂鳴器，LED指示燈
觸發方式   命令觸發，自動感應觸發，連續觸發
設置方式   掃碼設置，命令設置
物理接口   12-Pin接口（12*1.25mm)，12-Pin接口（12*0.5mm)
通訊接口   RS232，TTL232，USB HID鍵盤，USB虛擬串口
工作電壓   直流5±5%V
電流(5V)   120mA(Max)，100mA(Typical)
性能參數
圖像傳感器   640×480，30FPS
照明   LED白光/White LED
數據加密   DES/RSA
視場角度   水平80°，垂直60°
識讀角度   轉動360°，左右傾斜±65°，前后傾斜±65°
打印對比度   ≥20%反射差
解碼響應時間   50ms(4cm*4cmQR包含350字節)
運動容差   每秒20cm
識別精度   ≥5mil
識讀碼制 1D UPC-A,UPC-E,UPC-E1,EAN-13,EAN-8,ISBN,ISSN,ITF-14, Code 39, Code 39 full ASCII, Code 32,Interleaved 2 of 5,Industrial 2 of 5,Matrix 2 of 5,Codabar,Code 128,ISBT 128,Code 93,Code 11,MSI-Plessey, UCC/EAN 128,China Post,GS1 DataBar等
識讀碼制 2D QR Code,Micro QR code, Data Matrix, PDF417,Micro PDF417,     Aztec Code,Maxi Code,HanXin Code
識讀景深   8mil QR (26-81mm)(45 chars)
5mil Code39 (27-62mm)(10 chars)
13mil Code128 (32-132mm)(12 chars)
38mil QR (35-280mm)(18 chars)
環境參數
工作溫度   -20°C ~ +60°C
儲存溫度   -40°C ~ +85°C
工作濕度   5% ~ 95%（非凝結態）
環境光照度   0~100,000 LUX
∗規格如有更改，恕不另行通知∗
