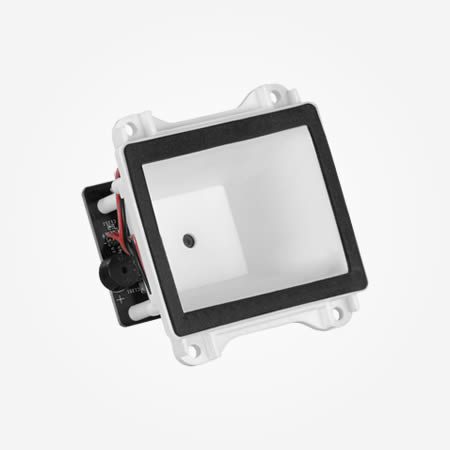

嵌入式掃碼器 NT3115

  • 智能自動感應掃碼
  • 超大視窗
  • 大視角
  • 支持一維二維碼
  • 接口豐富
  • 嵌入各類終端機

產品簡介

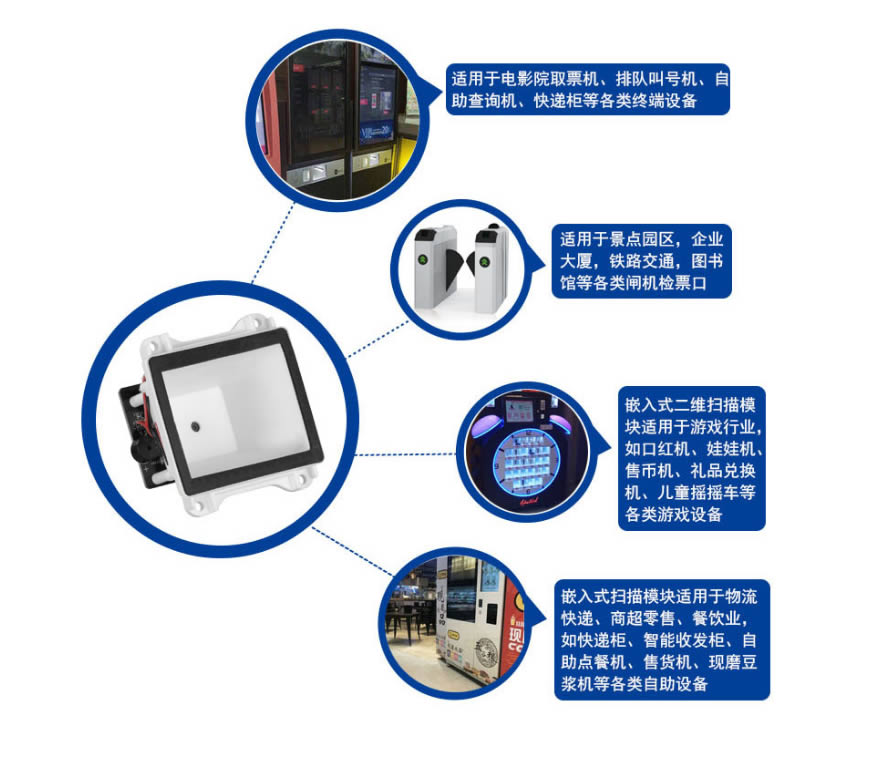

NT3115嵌入式掃碼器應用了智能圖像識別技術，大視窗識讀范圍，專為各類自助終端設備而設計。NT3115嵌入式掃碼器可設置為自動感應讀碼，當條碼出現在掃描視窗時，掃碼器會立即啟動掃碼，并能快速準確地識讀，適用于自助售票機，自助查詢機，智能收發柜，自助售貨機，閘機通道等各類自助終端設備。



產品特性

  • 超大視窗，無需刻意對焦，智能自動感應掃碼
  • 大視角，識讀范圍廣，360度任意掃碼
  • 快速準確地讀取手機屏幕一維二維碼
  • 產品尺寸：65x61x37.5mm
  • 通訊接口：USB HID、TTL232、RS232（可選）
  • 識讀精度≥5mil
  • 掃碼距離：0-15cm
  • 工作電壓：直流5±5%V
物理/電氣參數
外觀尺寸   65mm×61mm×37.5mm
重量   28g
提示方式   蜂鳴器，LED指示燈
觸發方式   命令觸發，自動感應觸發，連續觸發
設置方式   掃碼設置，命令設置
物理接口   Micro USB接口，6-Pin接口(6*1.5mm)
通訊接口   USB HID鍵盤，TTL-232，RS232
工作電壓   直流5±5%V
電流(5V)   120mA(Max)，100ma(Typical)
性能參數
圖像傳感器   640×480，30FPS
照明   LED白光/White LED
視場角度   水平80°，垂直60°
識讀角度   轉動360°，左右傾斜±65°，前后傾斜±65°
識別精度   ≥5mil
識讀碼制 1D Code 39, Code 32, Code 128, UPC/EAN/JAN, Code 93, Interleaved 2 of 5,
Codabar, Matrix 2 of 5, Industrial?2 of 5
識讀碼制 2D QR Code,?Data Matrix, PDF417
典型性能   13mil UPC (30-135mm)
13mil Code39 (30-150mm)
20mil QR (30-200mm)
環境參數
工作溫度   -20°C ~ +60°C
儲存溫度   -40°C ~ +85°C
工作濕度   5% ~ 95%（非凝結態）
∗規格如有更改，恕不另行通知∗

資料更新中，敬請持續關注……

Mirco?USB 1.8米線
TTL串口線? 60cm（6PIN-5PIN）
RS232串口線 60cm（6PIN-5PIN）
RS232 6PIN 2.5米線（DB9頭）

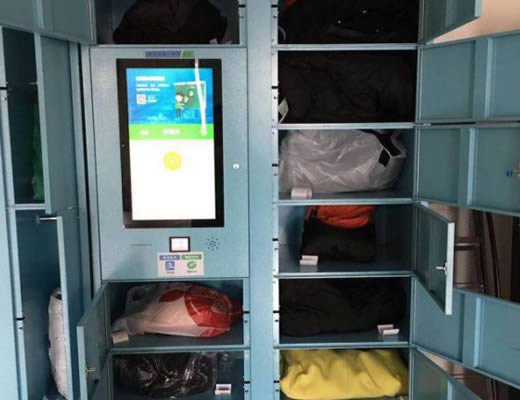

嵌入式掃描器在智能收發柜中的應用

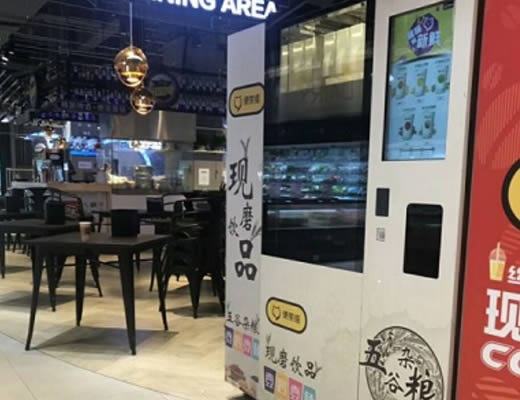

嵌入式掃描器在智能售貨機中的應用

其他應用案例

資料更新中，敬請持續關注……

概述

產品簡介

NT3115嵌入式掃碼器應用了智能圖像識別技術，大視窗識讀范圍，專為各類自助終端設備而設計。NT3115嵌入式掃碼器可設置為自動感應讀碼，當條碼出現在掃描視窗時，掃碼器會立即啟動掃碼，并能快速準確地識讀，適用于自助售票機，自助查詢機，智能收發柜，自助售貨機，閘機通道等各類自助終端設備。



產品特性

  • 超大視窗，無需刻意對焦，智能自動感應掃碼
  • 大視角，識讀范圍廣，360度任意掃碼
  • 快速準確地讀取手機屏幕一維二維碼
  • 產品尺寸：65x61x37.5mm
  • 通訊接口：USB HID、TTL232、RS232（可選）
  • 識讀精度≥5mil
  • 掃碼距離：0-15cm
  • 工作電壓：直流5±5%V
技術參數
物理/電氣參數
外觀尺寸   65mm×61mm×37.5mm
重量   28g
提示方式   蜂鳴器，LED指示燈
觸發方式   命令觸發，自動感應觸發，連續觸發
設置方式   掃碼設置，命令設置
物理接口   Micro USB接口，6-Pin接口(6*1.5mm)
通訊接口   USB HID鍵盤，TTL-232，RS232
工作電壓   直流5±5%V
電流(5V)   120mA(Max)，100ma(Typical)
性能參數
圖像傳感器   640×480，30FPS
照明   LED白光/White LED
視場角度   水平80°，垂直60°
識讀角度   轉動360°，左右傾斜±65°，前后傾斜±65°
識別精度   ≥5mil
識讀碼制 1D Code 39, Code 32, Code 128, UPC/EAN/JAN, Code 93, Interleaved 2 of 5,
Codabar, Matrix 2 of 5, Industrial?2 of 5
識讀碼制 2D QR Code,?Data Matrix, PDF417
典型性能   13mil UPC (30-135mm)
13mil Code39 (30-150mm)
20mil QR (30-200mm)
環境參數
工作溫度   -20°C ~ +60°C
儲存溫度   -40°C ~ +85°C
工作濕度   5% ~ 95%（非凝結態）
∗規格如有更改，恕不另行通知∗
相關文檔
軟件驅動

資料更新中，敬請持續關注……

相關配件

Mirco?USB 1.8米線
TTL串口線? 60cm（6PIN-5PIN）
RS232串口線 60cm（6PIN-5PIN）
RS232 6PIN 2.5米線（DB9頭）

應用案例

嵌入式掃描器在智能收發柜中的應用

嵌入式掃描器在智能售貨機中的應用

其他應用案例

FAQ

資料更新中，敬請持續關注……

分類： 嵌入式條碼掃碼器
